Angenommen, eine Silikonform bildet einen Hinterschnitt sauber ab. Beim Abziehen reisst jedoch der dünne Steg daneben. Für die nächste Mischung wird ein härteres Silikon vorgeschlagen.
Der Vorschlag setzt bereits etwas voraus: Mehr Härte soll den Riss verhindern. Um den Versuch sinnvoll zu planen, muss zuerst klar sein, welche Eigenschaft sich hinter dem Shore-Wert verbirgt – und welche Belastung der Steg beim Entformen erfährt.
Eindrücken, Dehnen und Weiterreissen sind verschiedene Aufgaben
Die Shore-Prüfung erfasst den Widerstand gegen das Eindringen eines definierten Körpers unter einer normierten Federbelastung. Aus der Eindringtiefe ergibt sich der Härtewert. Bei einer Zugprüfung wird dagegen das Verhalten einer Probe unter Zug untersucht. Eine Weiterreissprüfung betrachtet, wie sich ein vorhandener Einschnitt oder Riss unter Belastung fortsetzt.
ZwickRoell führt diese Verfahren als getrennte Untersuchungen an Elastomeren auf. Daraus wird für die Form eine wichtige Auswahlfrage: Braucht sie ein anderes Eindrückverhalten, ein anderes Zugverhalten oder mehr Widerstand gegen das Weiterlaufen eines Risses? ZwickRoell: Elastomerprüfung
Die Antwort beginnt am beschädigten Steg. Wo startet der Riss? Muss die Stelle stark über einen Hinterschnitt gezogen werden? Wird bei jedem Entformen dieselbe Kante belastet? Materialwechsel, grössere Wandstärke und eine andere Formteilung wären unterschiedliche Ansätze. Werden sie gleichzeitig umgesetzt, lässt sich ihr jeweiliger Beitrag kaum unterscheiden.
Die Skala gehört zur Härtezahl
«30 Shore A» ist eine vollständiger bezeichnete Messgrösse als «Härte 30». Shore A wird häufig für weichere Elastomere verwendet, Shore D für härtere Werkstoffe; für besonders weiche Materialien kommen Skalen wie Shore 00 infrage.
Die Skalen unterscheiden sich in Eindringkörper und Federkennlinie. Eine Shore-D-Zahl setzt die Shore-A-Skala deshalb nicht einfach fort. Beim Datenblattvergleich müssen Skala und Verfahren zusammenpassen; auch die Ablesezeit gehört zur Messung. ZwickRoell: Shore-Härteprüfung
Der beispielhafte Wert 30 Shore A sagt für sich genommen noch nicht, wie sich der dünne Formsteg über den Hinterschnitt ziehen lässt. Dafür braucht es den Bezug zur Formgeometrie.
Zwei Proben machen die Auswahl nachvollziehbar
Für den nächsten Versuch werden eine geeignete Materialprobe und eine repräsentative Formgeometrie aus demselben Ansatz hergestellt. Die Materialprobe dient der Härtemessung, die Form dem Entformungsversuch.
Bei der Härteprüfung zählen passende Probenauflage, Ausrichtung und Geometrie. ZwickRoell beschreibt für seine digitalen Geräte plane, parallele Auflageflächen und einen Prüfständer zur senkrechten Positionierung. Die dünne, gewölbte Formwand ist daher nicht ohne Weiteres mit einem Datenblattprüfkörper vergleichbar. Skala, Aushärtezustand, Temperatur und Ablesezeit bleiben beim Vergleich nachvollziehbar. ZwickRoell: Geräteinformation

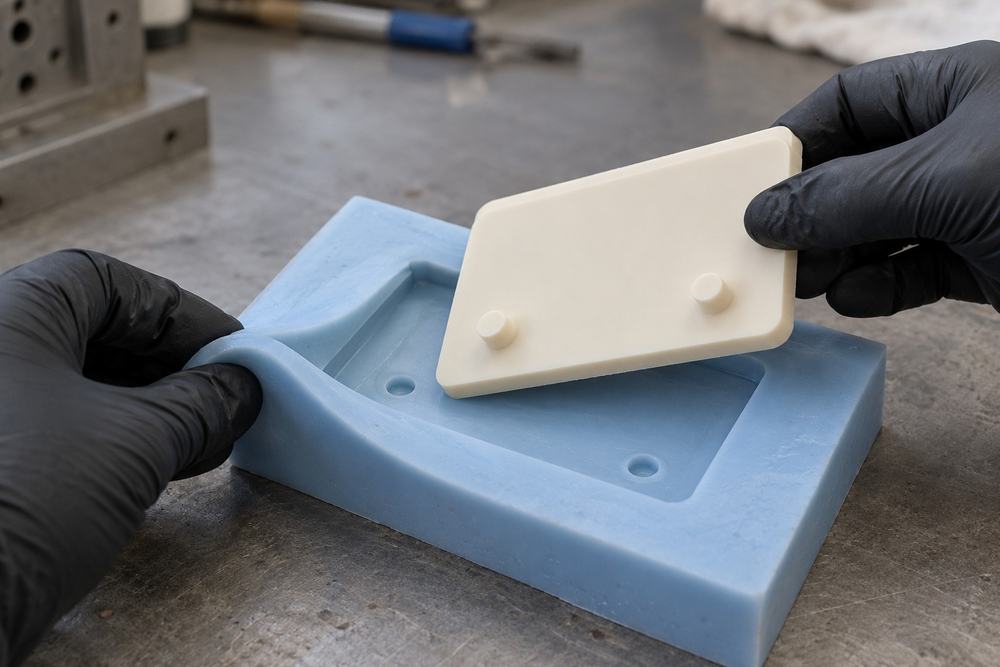

Am Formmuster wird dagegen der kritische Entformungsweg nachgebildet. Vorher steht fest, worauf geschaut wird: Bleibt der Steg unbeschädigt? Löst sich das Modell ohne den bisherigen kritischen Zug? Bleibt die Kontur erhalten? Fotos derselben Stelle vor und nach dem Entformen erleichtern den Variantenvergleich.
Die Materialentscheidung aus beiden Ergebnissen treffen
Ein Kandidat kann den gewünschten Shore-Wert erreichen und beim Entformen dennoch scheitern. Ein anderer kann die Aufgabe besser erfüllen, obwohl seine Härte von der ersten Wunschzahl abweicht.
Mit den getrennten Ergebnissen wird dieser Unterschied verständlich: Die Härtemessung beschreibt eine Materialeigenschaft, der Entformungsversuch das Verhalten der untersuchten Form. Eine vereinbarte Folge von Abgüssen kann anschliessend die Wiederholbarkeit unter diesen Bedingungen untersuchen.
Für eine gezielte Anfrage sind das bisherige Material, eine Skizze des Stegs und die eingezeichnete Entformungsrichtung besonders hilfreich. Anwendung besprechen →
Häufige Fragen
Zwei Silikone haben denselben Shore-A-Wert. Kann ihre Form unterschiedlich reissen?
Ja, der gleiche Härtewert legt Zug- und Weiterreissverhalten nicht fest. Für die Auswahl werden diese Eigenschaften und der Entformungsversuch an der kritischen Geometrie zusätzlich betrachtet.
Wie lässt sich die Wiederholbarkeit der Form untersuchen?
Mit einer vorher vereinbarten Folge von Abgüssen und derselben Beurteilung der kritischen Stelle. Das Ergebnis gilt für die untersuchten Bedingungen; eine allgemeine Formenlebensdauer wird daraus nicht abgeleitet.
